G型卫生级单螺杆泵

G型卫生级单螺杆泵

卫生级螺杆泵是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。 由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质···...

订购热线:177-3248-5655

产品详情

卫生级螺杆泵是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。

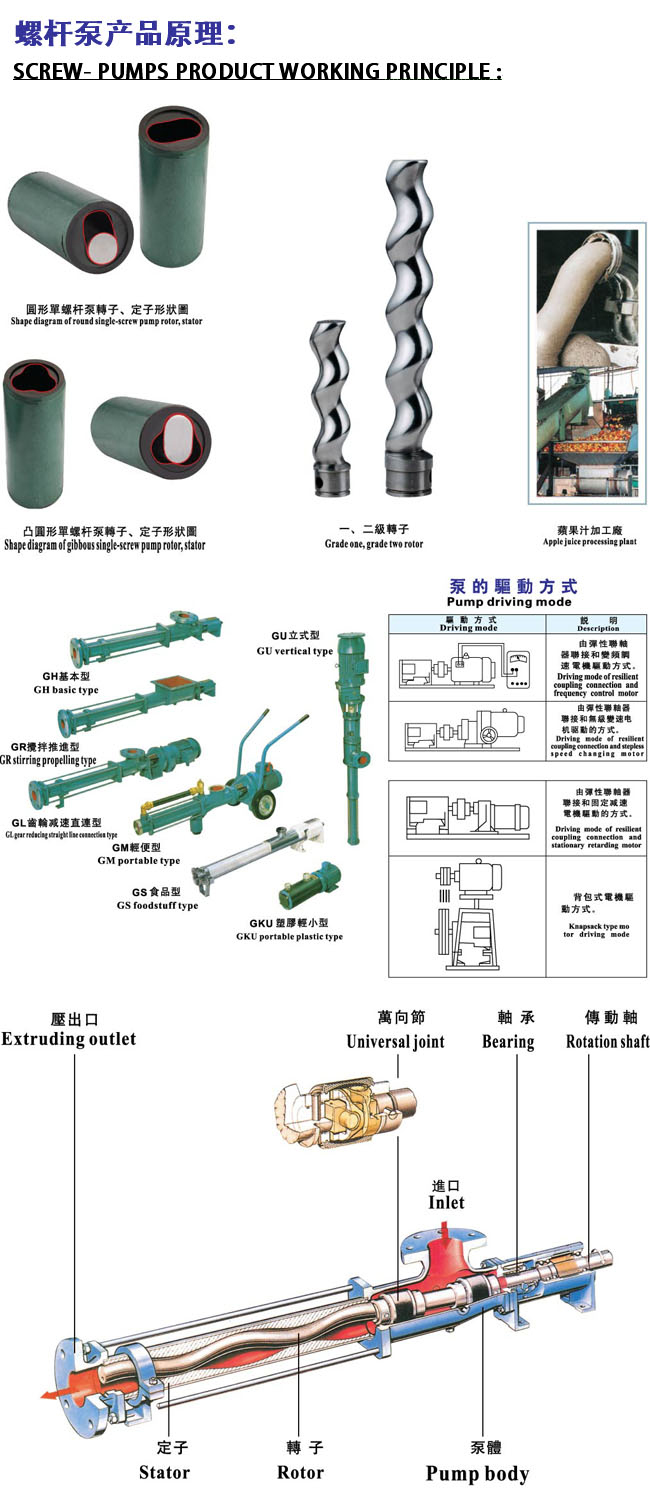

      由于该二部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(特殊要求可达150℃)。因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。 传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。这种螺杆泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。单螺杆泵的工作原理是:螺杆泵工作时,液体被吸入后就进入螺纹与泵壳所围的密封空间,当主动螺杆旋转时,螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力,并沿轴向移动。由于螺杆是等速旋转,所以液体出流流量也是均匀的。单螺杆泵特点为:螺杆泵损失小,经济性能好。压力高而均匀,流量均匀,转速高,能与原动机直联。

石油工业
化工及制药
环境工程
矿产工程
食品工业
造纸行业
稠油输送
油气混输
油水分离和废油回收系统
污水处理
聚合物输送

各类膏状物
各类乳状液
各类悬浮液
各类含气、含固液体
各类不能受搅动和剪切的介质

各种污水输送
脱水污泥输送
絮凝剂及其化学制剂的计量投加
油水分离及废气脱质
水煤浆设备与输送
钛白粉、高岭土、碳酸钙等的生产设备
给旋流体、过滤体喂料
化学投加
装料及灌浆
电解液处理
乳制品
果汁、果泥、菜酱
肉糜和调味品
啤酒和酿造
原料设备
涂布和着色过程
化学计量
造浆及废水处理



故障原因排除方法
1、泵不能起动a、新泵转、定子配合过紧
b、电压、电流太低
c、介质粘度过高
a、用工具人力帮助转动几圈
b、检查、调整
c、稀释料液
2、泵不出液a、旋转方向不对
b、吸入管路有问题
c、介质粘度过高
d、转、定子损坏或传动部件损坏
e、泵内导物堵塞
a、调整方向
b、检查泄漏,打开进出口阀门
c、稀释料液
d、检查更换
c、排除更换
3、流量达不到a、管路泄漏
b、阀门未全部打开或局部堵塞
c、转速太低
d、转、定子磨损
a、检查修理管路
b、打开全部阀门、排除堵塞物
c、调整转速
d、更换损坏另件
4、压力达不到a、转子、定子磨损a、更换转、定子
5、电机过热a、电机故障
b、出口压力过高,电机超载
c、定子烧坏或粘在转子上
a、检查电机、电压、电流、电频
b、检查扬程,开足出口阀门,排除阻塞
c、更换损坏件
6、流量压力急剧下降a、管道突然堵塞或泄漏
b、定子磨损恶劣
c、液体粘度突然改变
d、电压突然下降
参照以下几项,逐项排除
7、轴密封处大量泄漏液体a、软填料磨损
b、机械密封损坏

a、压紧或更换填料
b、修复或更换

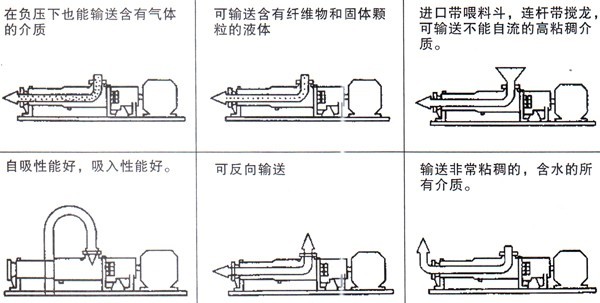

G型单螺杆泵输送方式:、
